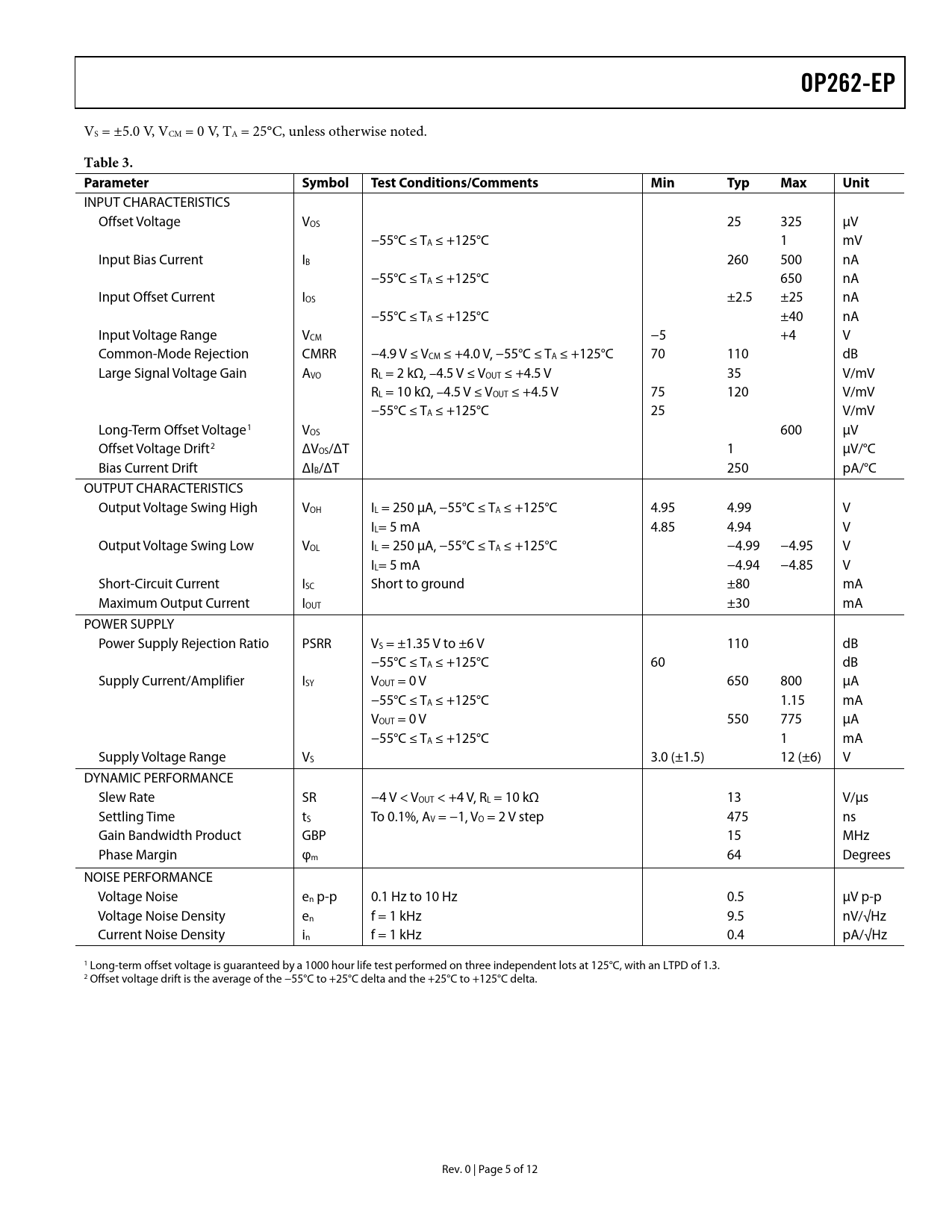

link to page 5 link to page 5 OP262-EP VS = ±5.0 V, VCM = 0 V, TA = 25°C, unless otherwise noted.
Table 3. Parameter Symbol Test Conditions/Comments Min Typ Max Unit
INPUT CHARACTERISTICS Offset Voltage VOS 25 325 μV −55°C ≤ TA ≤ +125°C 1 mV Input Bias Current IB 260 500 nA −55°C ≤ TA ≤ +125°C 650 nA Input Offset Current IOS ±2.5 ±25 nA −55°C ≤ TA ≤ +125°C ±40 nA Input Voltage Range VCM −5 +4 V Common-Mode Rejection CMRR −4.9 V ≤ VCM ≤ +4.0 V, −55°C ≤ TA ≤ +125°C 70 110 dB Large Signal Voltage Gain AVO RL = 2 kΩ, –4.5 V ≤ VOUT ≤ +4.5 V 35 V/mV RL = 10 kΩ, –4.5 V ≤ VOUT ≤ +4.5 V 75 120 V/mV −55°C ≤ TA ≤ +125°C 25 V/mV Long-Term Offset Voltage1 VOS 600 μV Offset Voltage Drift2 ΔVOS/ΔT 1 μV/°C Bias Current Drift ΔIB/ΔT 250 pA/°C OUTPUT CHARACTERISTICS Output Voltage Swing High VOH IL = 250 μA, −55°C ≤ TA ≤ +125°C 4.95 4.99 V IL= 5 mA 4.85 4.94 V Output Voltage Swing Low VOL IL = 250 μA, −55°C ≤ TA ≤ +125°C −4.99 −4.95 V IL= 5 mA −4.94 −4.85 V Short-Circuit Current ISC Short to ground ±80 mA Maximum Output Current IOUT ±30 mA POWER SUPPLY Power Supply Rejection Ratio PSRR VS = ±1.35 V to ±6 V 110 dB −55°C ≤ TA ≤ +125°C 60 dB Supply Current/Amplifier ISY VOUT = 0 V 650 800 μA −55°C ≤ TA ≤ +125°C 1.15 mA VOUT = 0 V 550 775 μA −55°C ≤ TA ≤ +125°C 1 mA Supply Voltage Range VS 3.0 (±1.5) 12 (±6) V DYNAMIC PERFORMANCE Slew Rate SR −4 V < VOUT < +4 V, RL = 10 kΩ 13 V/μs Settling Time tS To 0.1%, AV = −1, VO = 2 V step 475 ns Gain Bandwidth Product GBP 15 MHz Phase Margin φm 64 Degrees NOISE PERFORMANCE Voltage Noise en p-p 0.1 Hz to 10 Hz 0.5 μV p-p Voltage Noise Density en f = 1 kHz 9.5 nV/√Hz Current Noise Density in f = 1 kHz 0.4 pA/√Hz 1 Long-term offset voltage is guaranteed by a 1000 hour life test performed on three independent lots at 125°C, with an LTPD of 1.3. 2 Offset voltage drift is the average of the −55°C to +25°C delta and the +25°C to +125°C delta. Rev. 0 | Page 5 of 12 Document Outline FEATURES APPLICATIONS PIN CONFIGURATION GENERAL DESCRIPTION TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS ELECTRICAL CHARACTERISTICS ABSOLUTE MAXIMUM RATINGS ESD CAUTION TYPICAL PERFORMANCE CHARACTERISTICS OUTLINE DIMENSIONS ORDERING GUIDE
