BISS0001 PIR CONTROLLER. BISS0001 GENERAL DESCRIPTION. BISS0001 is a PIR (passive infra-red) controller, using analog

Datasheet BISS0001 Silvan Chip

Línea de modelo para esta hoja de datos

Versión de texto del documento

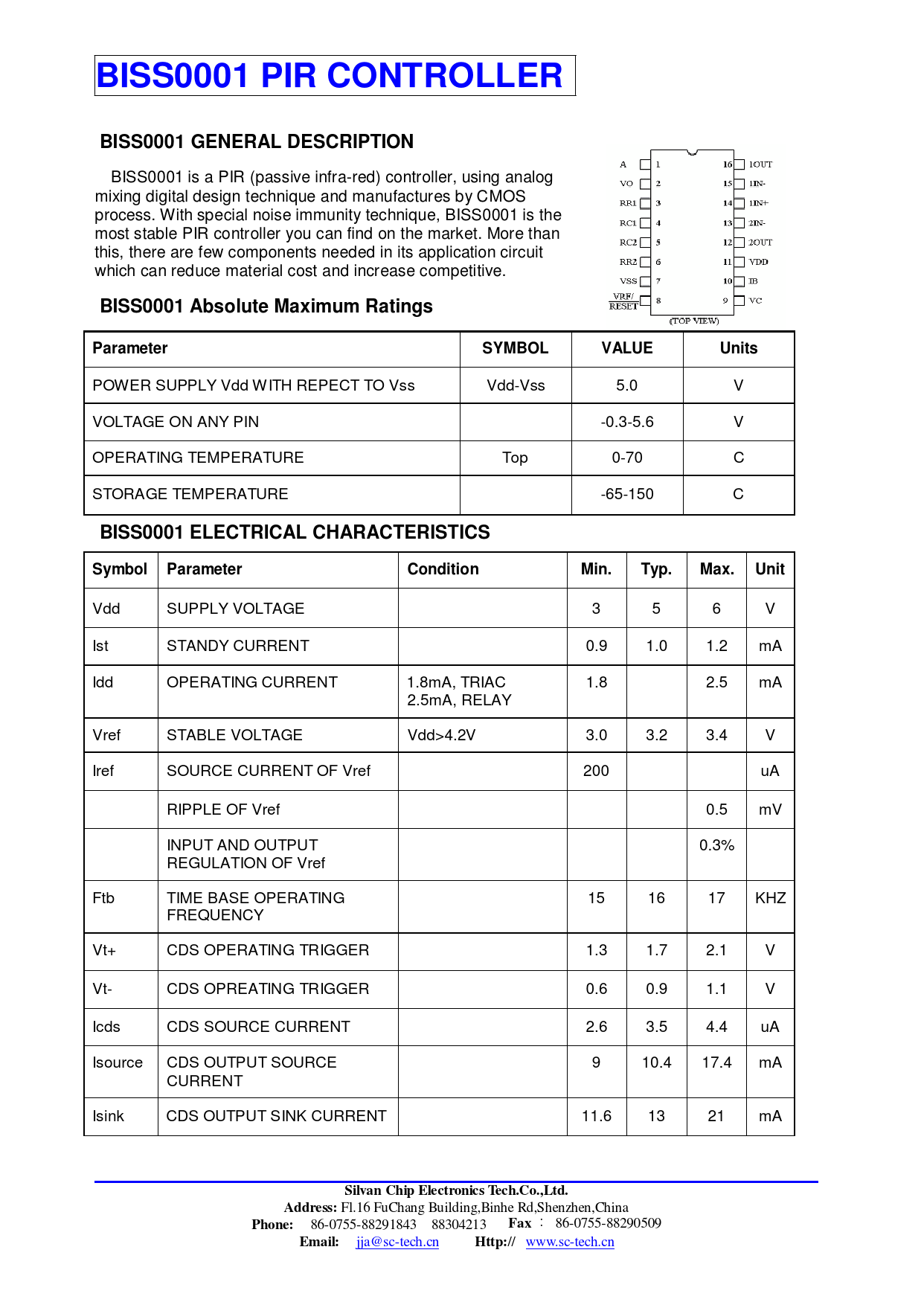

BISS0001 PIR CONTROLLER
BISS0001 GENERAL DESCRIPTION
BISS0001 is a PIR (passive infra-red) controller, using analog
mixing digital design technique and manufactures by CMOS
process. With special noise immunity technique, BISS0001 is the
most stable PIR controller you can find on the market. More than
this, there are few components needed in its application circuit
which can reduce material cost and increase competitive. BISS0001 Absolute Maximum Ratings
Parameter SYMBOL VALUE Units POWER SUPPLY Vdd WITH REPECT TO Vss Vdd-Vss 5.0 V -0.3-5.6 V 0-70 C -65-150 C VOLTAGE ON ANY PIN
OPERATING TEMPERATURE Top STORAGE TEMPERATURE BISS0001 ELECTRICAL CHARACTERISTICS
Symbol Parameter Vdd Condition Min. Typ. Max. Unit SUPPLY VOLTAGE 3 5 6 V Ist STANDY CURRENT 0.9 1.0 1.2 mA Idd OPERATING CURRENT 1.8mA, TRIAC
2.5mA, RELAY 1.8 2.5 mA Vref STABLE VOLTAGE Vdd>4.2V 3.0 3.4 V Iref SOURCE CURRENT OF Vref 3.2 200 uA RIPPLE OF Vref 0.5 INPUT AND OUTPUT
REGULATION OF Vref mV 0.3% Ftb TIME BASE OPERATING
FREQUENCY 15 16 17 KHZ Vt+ CDS OPERATING TRIGGER 1.3 1.7 2.1 V Vt-CDS OPREATING TRIGGER 0.6 0.9 1.1 V Icds CDS SOURCE CURRENT 2.6 3.5 4.4 uA Isource CDS OUTPUT SOURCE
CURRENT 9 10.4 17.4 mA Isink CDS OUTPUT SINK CURRENT 11.6 13 21 mA Silvan Chip Electronics Tech.Co.,Ltd.
Address: Fl.16 FuChang Building,Binhe Rd,Shenzhen,China
Fax : 86-0755-88290509
Phone: 86-0755-88291843 88304213
Email: jja@sc-tech.cn
Http:// www.sc-tech.cn
