Datasheet MC1488 (ON Semiconductor) - 2
| Fabricante | ON Semiconductor |
| Descripción | Quad Line EIA-232D Driver |
| Páginas / Página | 14 / 2 — MC1488. Figure 2. Circuit Schematic. http://onsemi.com |
| Revisión | 9 |
| Formato / tamaño de archivo | PDF / 343 Kb |
| Idioma del documento | Inglés |

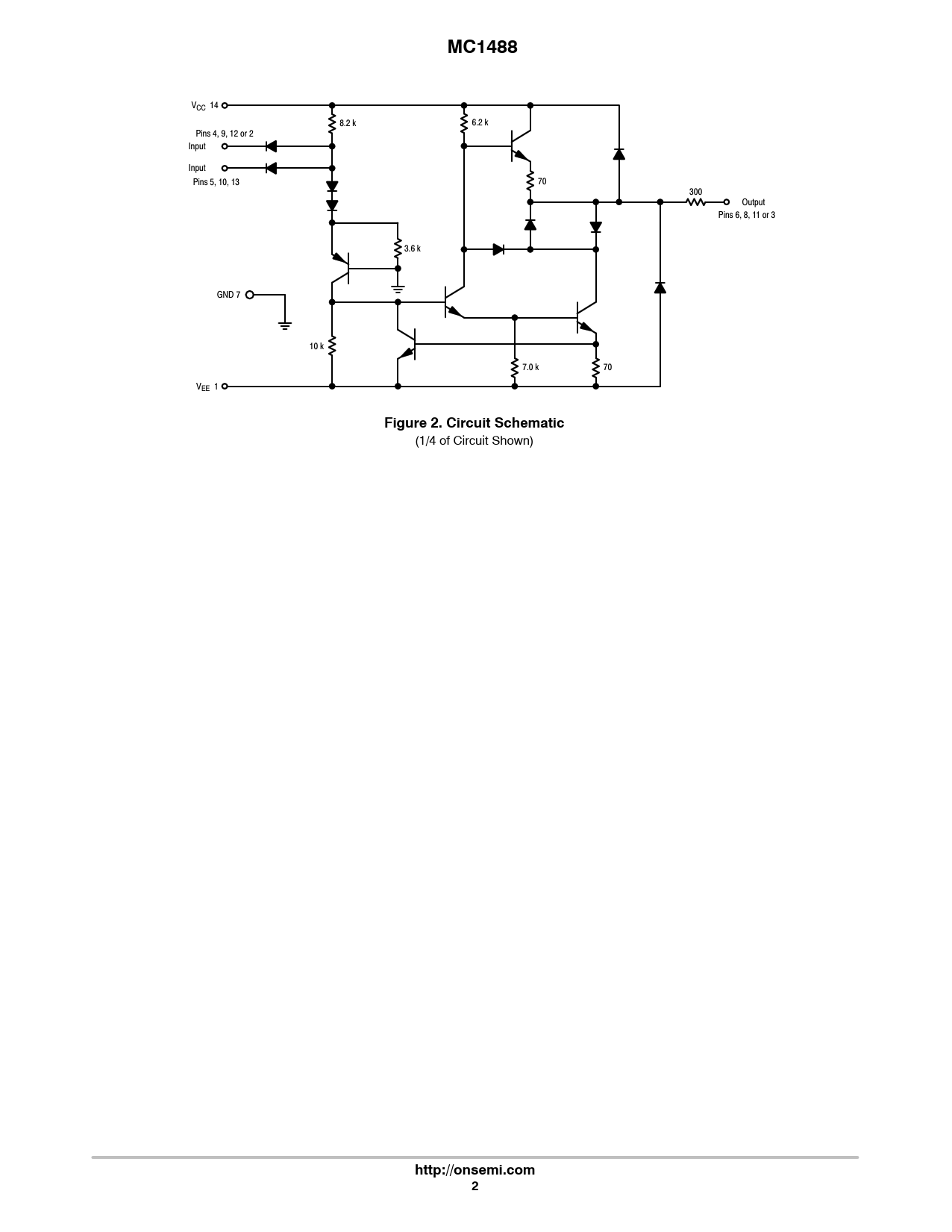

MC1488. Figure 2. Circuit Schematic. http://onsemi.com
Línea de modelo para esta hoja de datos
Versión de texto del documento
MC1488
VCC 14 8.2 k 6.2 k Pins 4, 9, 12 or 2 Input Input Pins 5, 10, 13 70 300 Output Pins 6, 8, 11 or 3 3.6 k GND 7 10 k 7.0 k 70 VEE 1
Figure 2. Circuit Schematic
(1/4 of Circuit Shown)
http://onsemi.com 2
VCC 14 8.2 k 6.2 k Pins 4, 9, 12 or 2 Input Input Pins 5, 10, 13 70 300 Output Pins 6, 8, 11 or 3 3.6 k GND 7 10 k 7.0 k 70 VEE 1
Figure 2. Circuit Schematic
(1/4 of Circuit Shown)
http://onsemi.com 2
