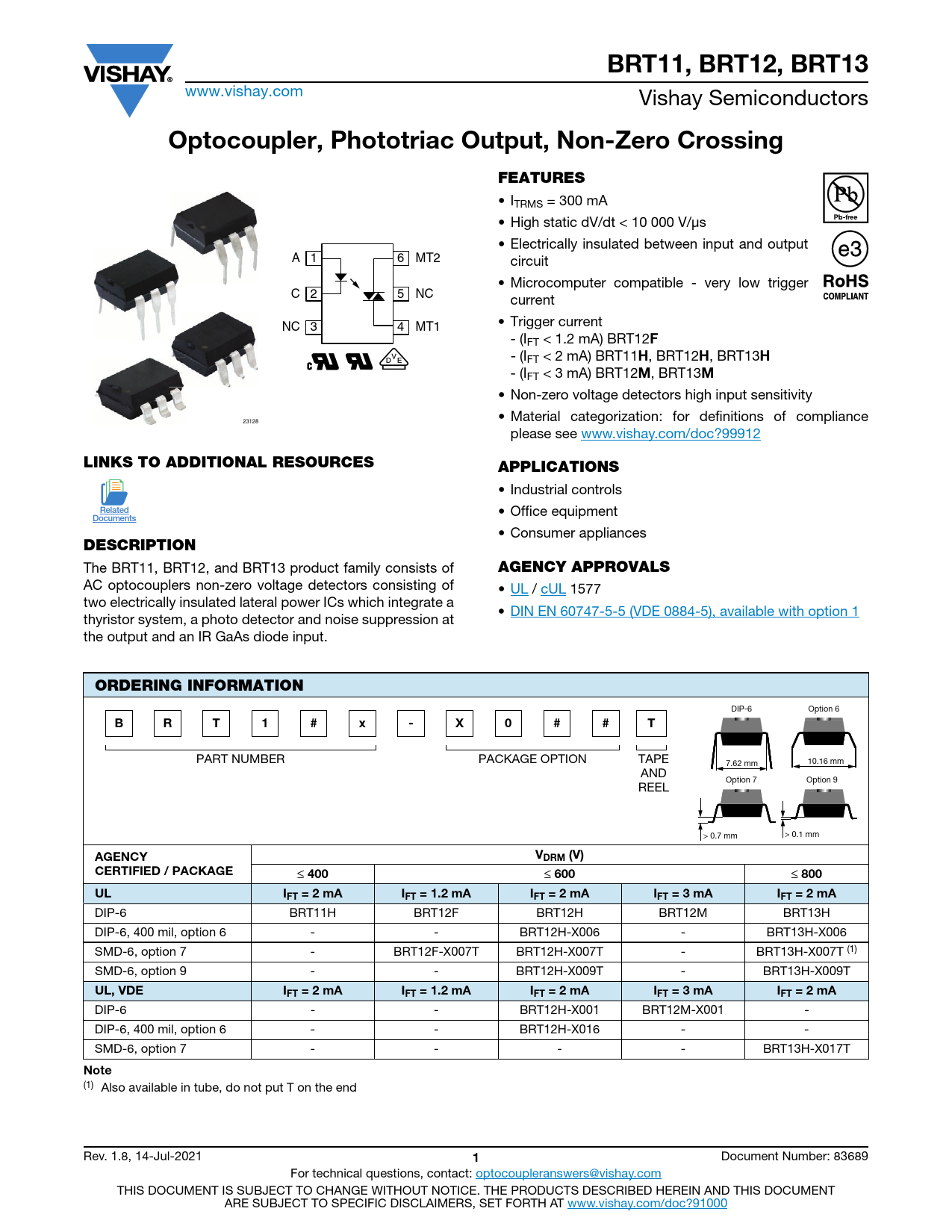

BRT11, BRT12, BRT13
www.vishay.com Vishay Semiconductors
Optocoupler, Phototriac Output, Non-Zero Crossing FEATURES
• ITRMS = 300 mA • High static dV/dt < 10 000 V/μs • Electrically insulated between input and output A 1 6 MT2 circuit • Microcomputer compatible - very low trigger C 2 5 NC current • Trigger current NC 3 4 MT1 - (IFT < 1.2 mA) BRT12
F
- (IFT < 2 mA) BRT11
H
, BRT12
H
, BRT13
H
- (IFT < 3 mA) BRT12
M
, BRT13
M
• Non-zero voltage detectors high input sensitivity 23128 • Material categorization: for definitions of compliance please see www.vishay.com/doc?99912
LINKS TO ADDITIONAL RESOURCES APPLICATIONS
• Industrial controls
Related
• Office equipment
Documents
• Consumer appliances
DESCRIPTION
The BRT11, BRT12, and BRT13 product family consists of
AGENCY APPROVALS
AC optocouplers non-zero voltage detectors consisting of • UL / cUL 1577 two electrically insulated lateral power ICs which integrate a • DIN EN 60747-5-5 (VDE 0884-5), available with option 1 thyristor system, a photo detector and noise suppression at the output and an IR GaAs diode input.
ORDERING INFORMATION
DIP-6 Option 6
B R T 1 # x - X 0 # # T
PART NUMBER PACKAGE OPTION TAPE 7.62 mm 10.16 mm AND Option 7 Option 9 REEL > 0.7 mm > 0.1 mm
AGENCY VDRM (V) CERTIFIED / PACKAGE

400

600

800 UL IFT = 2 mA IFT = 1.2 mA IFT = 2 mA IFT = 3 mA IFT = 2 mA
DIP-6 BRT11H BRT12F BRT12H BRT12M BRT13H DIP-6, 400 mil, option 6 - - BRT12H-X006 - BRT13H-X006 SMD-6, option 7 - BRT12F-X007T BRT12H-X007T - BRT13H-X007T (1) SMD-6, option 9 - - BRT12H-X009T - BRT13H-X009T
UL, VDE IFT = 2 mA IFT = 1.2 mA IFT = 2 mA IFT = 3 mA IFT = 2 mA
DIP-6 - - BRT12H-X001 BRT12M-X001 - DIP-6, 400 mil, option 6 - - BRT12H-X016 - - SMD-6, option 7 - - - - BRT13H-X017T
Note
(1) Also available in tube, do not put T on the end Rev. 1.8, 14-Jul-2021
1
Document Number: 83689 For technical questions, contact: optocoupleranswers@vishay.com THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000
