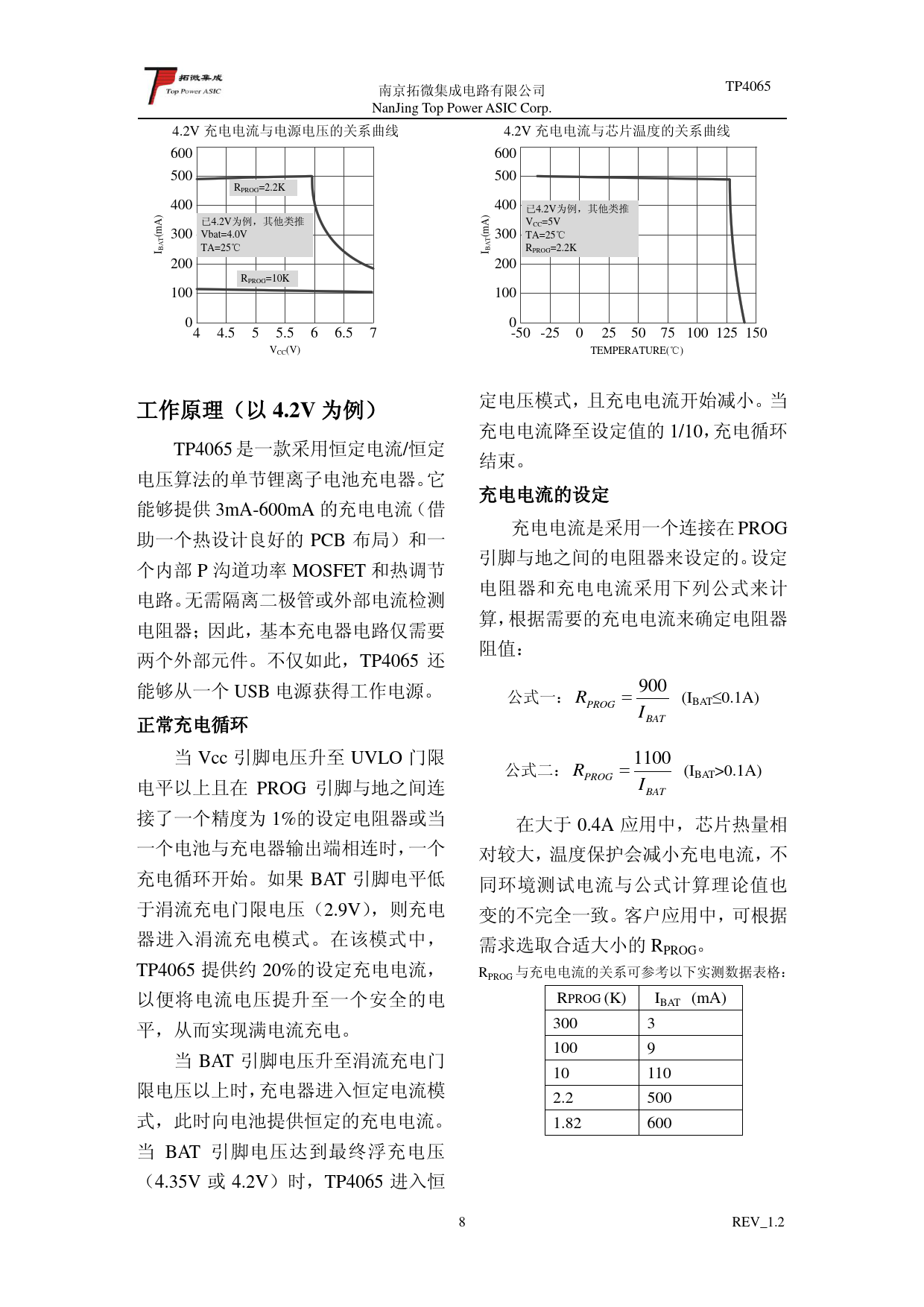

南京拓微集成电路有限公司 TP4065 NanJing Top Power ASIC Corp. 4.2V 充电电流与电源电压的关系曲线 4.2V 充电电流与芯片温度的关系曲线 600 600 500 500 RPROG=2.2K 400 400 已4.2V为例，其他类推 ) A 已4.2V为例，其他类推 A VCC=5V (m (m T 300 TA=25℃ T 300 Vbat=4.0V A TA=25℃ A I B RPROG=2.2K I B 200 200 RPROG=10K 100 100 0 0 4 4.5 5 5.5 6 6.5 7 -50 -25 0 25 50 75 100 125 150 VCC(V) TEMPERATURE(℃) 工作原理（以 定电压模式，且充电电流开始减小。当
4.2V
为例）

充电电流降至设定值的 1/10，充电循环 TP4065 是一款采用恒定电流/恒定 结束。 电压算法的单节锂离子电池充电器。它 充电电流的设定

能够提供 3mA-600mA 的充电电流（借 充电电流是采用一个连接在 PROG 助一个热设计良好的 PCB 布局）和一 引脚与地之间的电阻器来设定的。设定 个内部 P 沟道功率 MOSFET 和热调节 电阻器和充电电流采用下列公式来计 电路。无需隔离二极管或外部电流检测 算，根据需要的充电电流来确定电阻器 电阻器；因此，基本充电器电路仅需要 阻值： 两个外部元件。不仅如此，TP4065 还 能够从一个 USB 电源获得工作电源。 900 公式一： R  (I ≤0.1A) PROG BAT I 正常充电循环

BAT 当 Vcc 引脚电压升至 UVLO 门限 1100 公式二： R  (I PROG BAT>0.1A) 电平以上且在 PROG 引脚与地之间连 IBAT 接了一个精度为 1%的设定电阻器或当 在大于 0.4A 应用中，芯片热量相 一个电池与充电器输出端相连时，一个 对较大，温度保护会减小充电电流，不 充电循环开始。如果 BAT 引脚电平低 同环境测试电流与公式计算理论值也 于涓流充电门限电压（2.9V），则充电 变的不完全一致。客户应用中，可根据 器进入涓流充电模式。在该模式中， 需求选取合适大小的 R 。 PROG TP4065 提供约 20%的设定充电电流， R 与充电电流的关系可参考以下实测数据表格： PROG 以便将电流电压提升至一个安全的电 RPROG (K) IBAT (mA) 平，从而实现满电流充电。 300 3 100 9 当 BAT 引脚电压升至涓流充电门 10 110 限电压以上时，充电器进入恒定电流模 2.2 500 式，此时向电池提供恒定的充电电流。 1.82 600 当 BAT 引脚电压达到最终浮充电压

（4.35V 或 4.2V）时，TP4065 进入恒 8 REV_1.2
