74AVCH1T45FU. Characteristics. Symbol. Test. Condition. VCCA. (V). VCCB. (V). Min. Typ. Max. Unit. Input. leakage. current. IIN. VIN(DIR). =. 0. V. to. 3.6. V. 0.8. to

74AVCH1T45FU Characteristics Symbol Test Condition VCCA (V) VCCB (V) Min Typ Max Unit Input leakage current IIN VIN(DIR) = 0 V to 3.6 V 0.8 to

Línea de modelo para esta hoja de datos

Versión de texto del documento

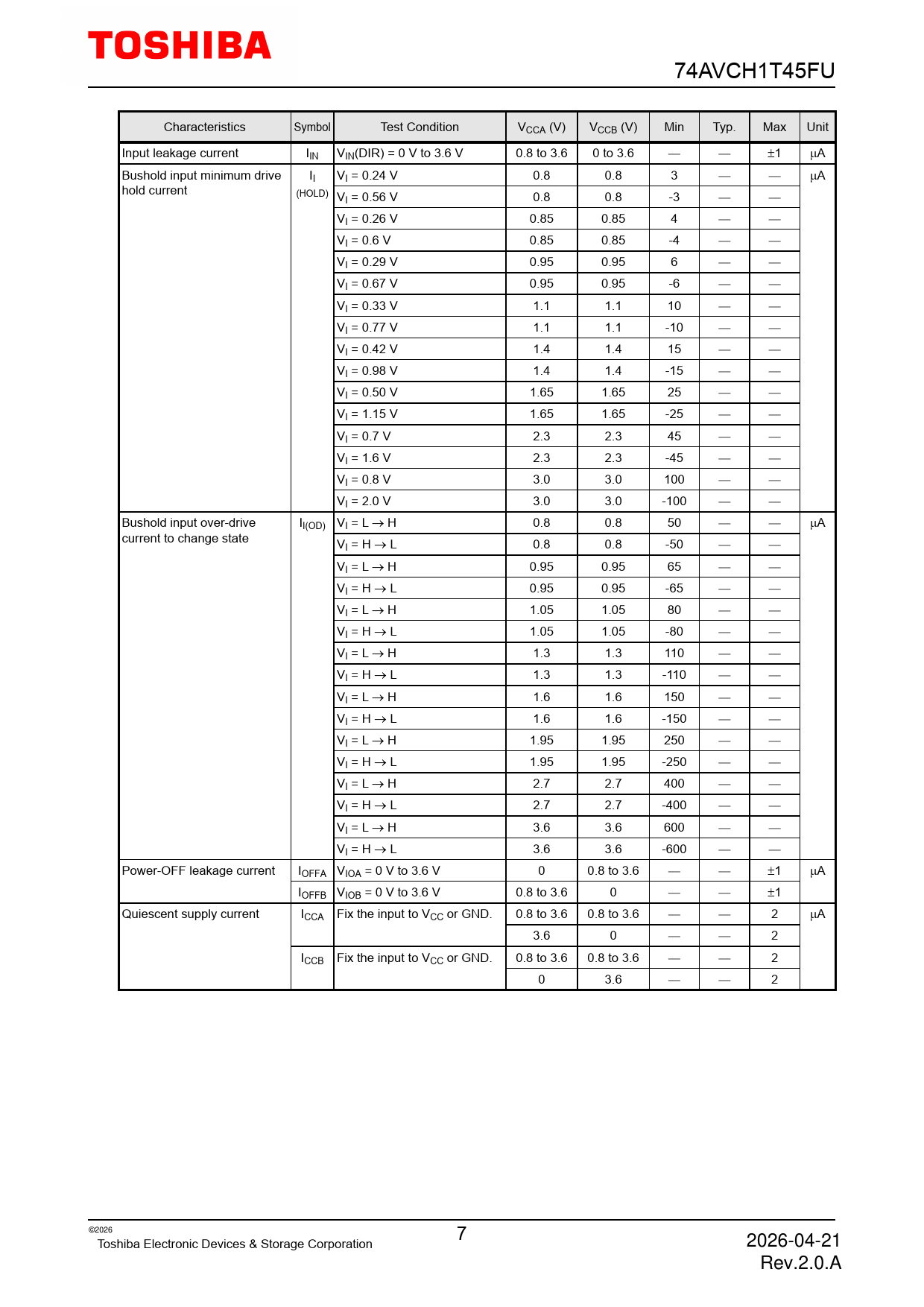

74AVCH1T45FU Characteristics Symbol Test Condition VCCA (V) VCCB (V) Min Typ. Max Unit Input leakage current IIN VIN(DIR) = 0 V to 3.6 V 0.8 to 3.6 0 to 3.6 � � ±1 µA Bushold input minimum drive II VI = 0.24 V 0.8 0.8 3 � � µA hold current (HOLD) VI = 0.56 V 0.8 0.8 -3 � � VI = 0.26 V 0.85 0.85 4 � � VI = 0.6 V 0.85 0.85 -4 � � VI = 0.29 V 0.95 0.95 6 � � VI = 0.67 V 0.95 0.95 -6 � � VI = 0.33 V 1.1 1.1 10 � � VI = 0.77 V 1.1 1.1 -10 � � VI = 0.42 V 1.4 1.4 15 � � VI = 0.98 V 1.4 1.4 -15 � � VI = 0.50 V 1.65 1.65 25 � � VI = 1.15 V 1.65 1.65 -25 � � VI = 0.7 V 2.3 2.3 45 � � VI = 1.6 V 2.3 2.3 -45 � � VI = 0.8 V 3.0 3.0 100 � � VI = 2.0 V 3.0 3.0 -100 � � Bushold input over-drive II(OD) VI = L → H 0.8 0.8 50 � � µA current to change state VI = H → L 0.8 0.8 -50 � � VI = L → H 0.95 0.95 65 � � VI = H → L 0.95 0.95 -65 � � VI = L → H 1.05 1.05 80 � � VI = H → L 1.05 1.05 -80 � � VI = L → H 1.3 1.3 110 � � VI = H → L 1.3 1.3 -110 � � VI = L → H 1.6 1.6 150 � � VI = H → L 1.6 1.6 -150 � � VI = L → H 1.95 1.95 250 � � VI = H → L 1.95 1.95 -250 � � VI = L → H 2.7 2.7 400 � � VI = H → L 2.7 2.7 -400 � � VI = L → H 3.6 3.6 600 � � VI = H → L 3.6 3.6 -600 � � Power-OFF leakage current IOFFA VIOA = 0 V to 3.6 V 0 0.8 to 3.6 � � ±1 µA IOFFB VIOB = 0 V to 3.6 V 0.8 to 3.6 0 � � ±1 Quiescent supply current ICCA Fix the input to VCC or GND. 0.8 to 3.6 0.8 to 3.6 � � 2 µA 3.6 0 � � 2 ICCB Fix the input to VCC or GND. 0.8 to 3.6 0.8 to 3.6 � � 2 0 3.6 � � 2 ©2026 7 Toshiba Electronic Devices & Storage Corporation 2026-04-21 Rev.2.0.A
