Datasheet HLK-PMxx (Hi-Link) - 10

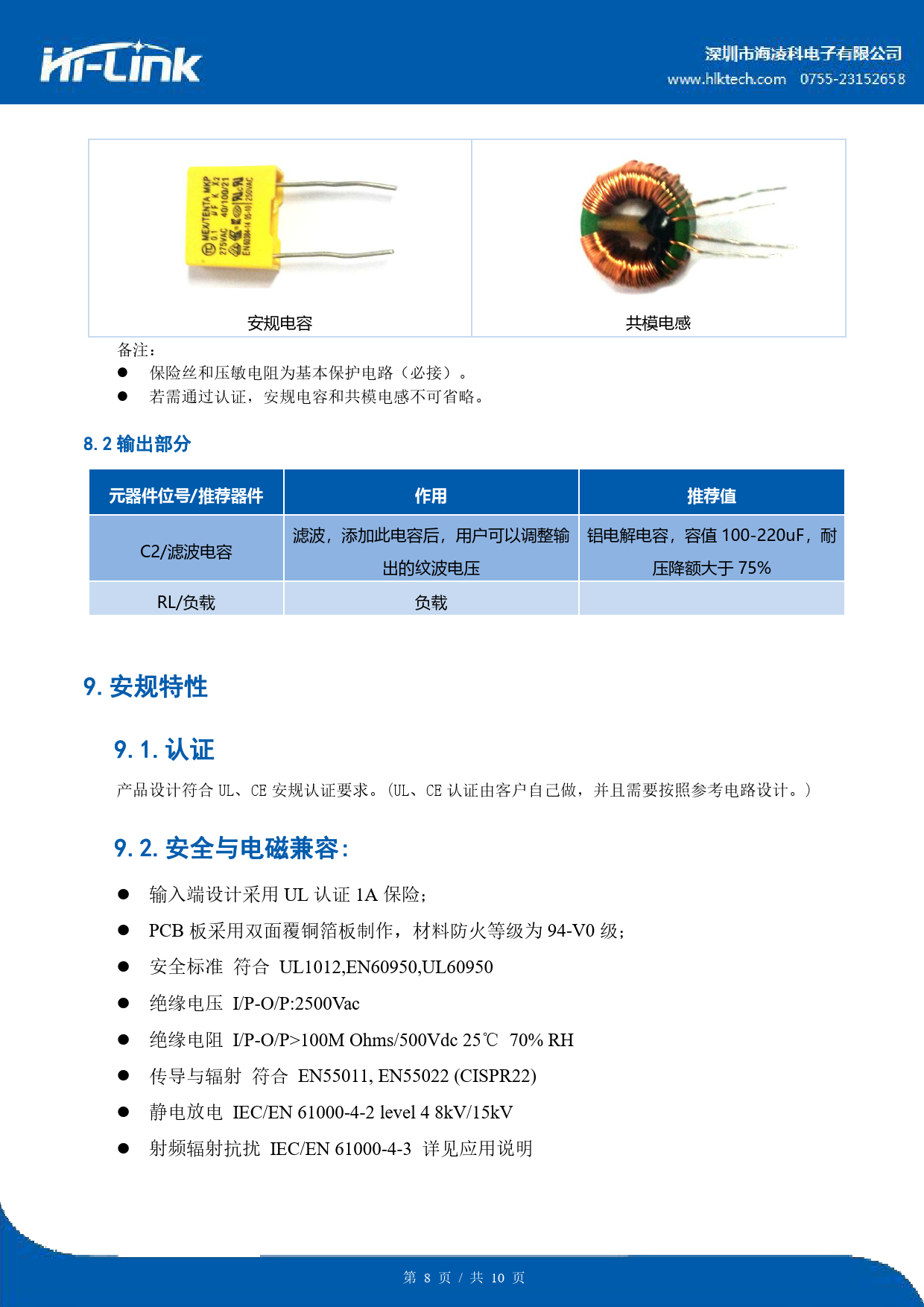

安规电容 共模电感 备注： 保险丝和压敏电阻为基本保护电路（必接）。 若需通过认证，安规电容和共模电感不可省略。 8.2 输出部分
元器件位号/推荐器件 作用 推荐值
滤波，添加此电容后，用户可以调整输 铝电解电容，容值 100-220uF，耐 C2/滤波电容 出的纹波电压 压降额大于 75% RL/负载 负载 9.安规特性 9.1.认证 产品设计符合 UL、CE 安规认证要求。(UL、CE 认证由客户自己做，并且需要按照参考电路设计。) 9.2.安全与电磁兼容: 输入端设计采用 UL 认证 1A 保险； PCB 板采用双面覆铜箔板制作，材料防火等级为 94-V0 级； 安全标准 符合 UL1012,EN60950,UL60950 绝缘电压 I/P-O/P:2500Vac 绝缘电阻 I/P-O/P>100M Ohms/500Vdc 25℃ 70% RH 传导与辐射 符合 EN55011, EN55022 (CISPR22) 静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV 射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明 第 8 页 / 共 10 页 Document Outline download_8d3f7ad2c0ee1429a8f5872592fc2a34_1768733095105297753 1.超小型系列模块电源 3.产品特征 4.环境条件 5.电气特性 5.1.输入特性 5.2.输出特性 (3.3V/1000mA) 5.3.输出特性 (5V/600mA) Vdc Vdc 5.4.输出特性 (9V/330mA) Vdc Vdc 5.5.输出特性 (12V/250mA) 5.6.输出特性 (15V/200mA) 5.7.输出特性 (24V/125mA) 6.输入电压与负载特性 8.典型应用电路 8.2输出部分 9.安规特性 9.1.认证 9.2.安全与电磁兼容: 10.标志、包装、运输、贮存 10.1.标志 10.1.1.产品标志 10.1.2包装标志 10.2.包装 10.3.运输 10.4.贮存 11外形尺寸及重量 new_last_page_8d3f7ad2c0ee1429a8f5872592fc2a34.pdf
