Datasheet OP471 (Analog Devices) - 5

FabricanteAnalog Devices
DescripciónHigh Speed, Low Noise Quad Operational Amplifier
Páginas / Página13 / 5 — STANDARD. 5962-88565. MICROCIRCUIT DRAWING
Formato / tamaño de archivoPDF / 81 Kb
Idioma del documentoInglés

STANDARD. 5962-88565. MICROCIRCUIT DRAWING

STANDARD 5962-88565 MICROCIRCUIT DRAWING

Línea de modelo para esta hoja de datos

Versión de texto del documento

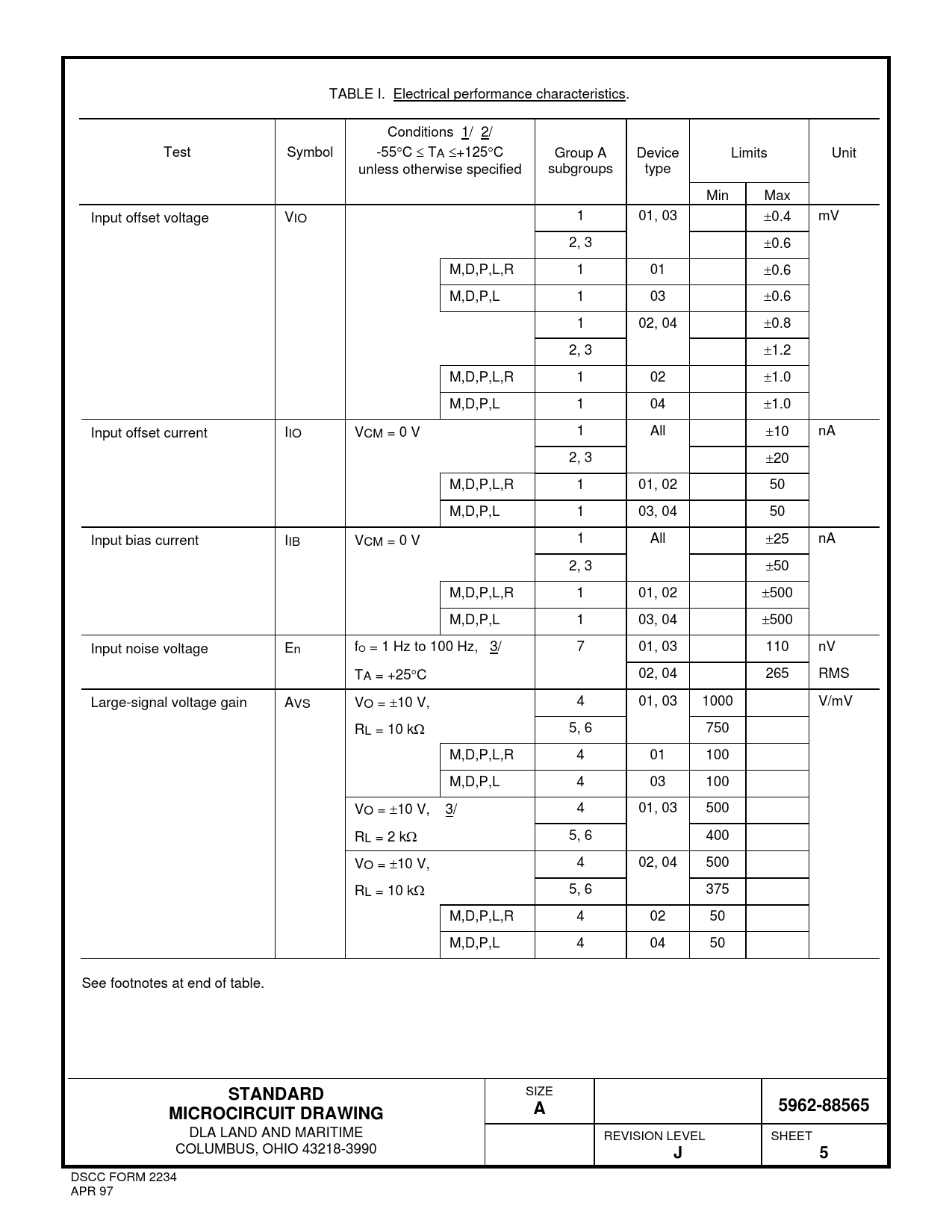

TABLE I. Electrical performance characteristics. Conditions 1/ 2/ Test Symbol -55C  TA +125C Group A Device Limits Unit unless otherwise specified subgroups type Min Max Input offset voltage VIO 1 01, 03 0.4 mV 2, 3 0.6 M,D,P,L,R 1 01 0.6 M,D,P,L 1 03 0.6 1 02, 04 0.8 2, 3 1.2 M,D,P,L,R 1 02 1.0 M,D,P,L 1 04 1.0 Input offset current IIO VCM = 0 V 1 All 10 nA 2, 3 20 M,D,P,L,R 1 01, 02 50 M,D,P,L 1 03, 04 50 Input bias current IIB VCM = 0 V 1 All 25 nA 2, 3 50 M,D,P,L,R 1 01, 02 500 M,D,P,L 1 03, 04 500 Input noise voltage En fO = 1 Hz to 100 Hz, 3/ 7 01, 03 110 nV TA = +25C 02, 04 265 RMS Large-signal voltage gain AVS VO = 10 V, 4 01, 03 1000 V/mV RL = 10 k 5, 6 750 M,D,P,L,R 4 01 100 M,D,P,L 4 03 100 VO = 10 V, 3/ 4 01, 03 500 RL = 2 k 5, 6 400 VO = 10 V, 4 02, 04 500 RL = 10 k 5, 6 375 M,D,P,L,R 4 02 50 M,D,P,L 4 04 50 See footnotes at end of table.
STANDARD
SIZE
5962-88565 MICROCIRCUIT DRAWING A
DLA LAND AND MARITIME REVISION LEVEL SHEET COLUMBUS, OHIO 43218-3990
J 5
