Datasheet BISS0001 - 2
| Descripción | Micro Power PIR Motion Detector IC |
| Páginas / Página | 4 / 2 — Description. Condition. Range. Unit |
| Formato / tamaño de archivo | PDF / 280 Kb |
| Idioma del documento | Inglés |
Description. Condition. Range. Unit
Línea de modelo para esta hoja de datos
Versión de texto del documento

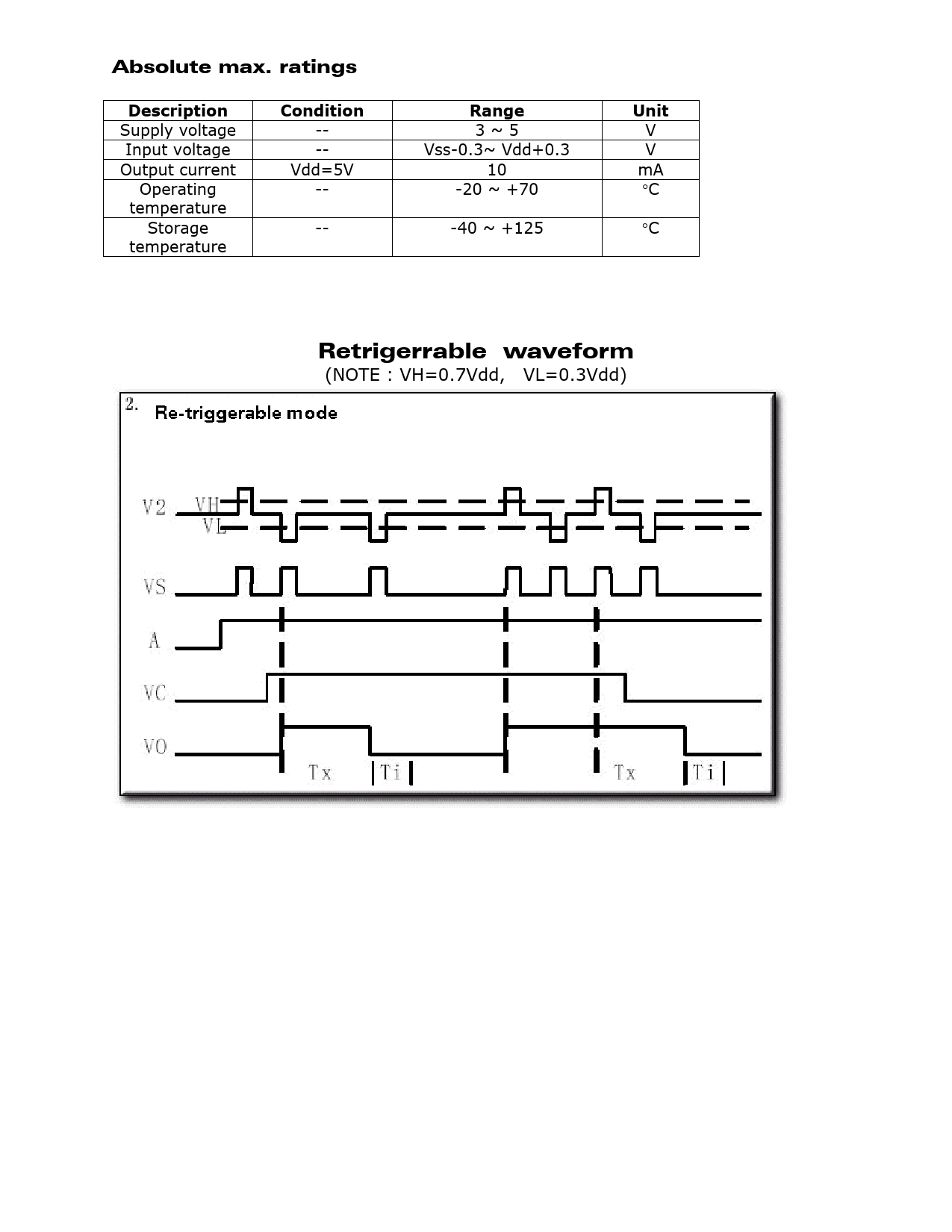

Absolute max. ratings
Description Condition Range Unit
Supply voltage -- 3 ~ 5 V Input voltage -- Vss-0.3~ Vdd+0.3 V Output current Vdd=5V 10 mA Operating -- -20 ~ +70 °C temperature Storage -- -40 ~ +125 °C temperature Retrigerrable waveform (NOTE : VH=0.7Vdd, VL=0.3Vdd) Document Outline High Performance PIR Motion Detector IC Symbol A Retrigerrable waveform(NOTE : VH=0.7Vdd, VL=0.3Vdd) Non-retriggerable waveform(NOTE : VH=0.7Vdd, VL=0.3Vdd)
Description Condition Range Unit
Supply voltage -- 3 ~ 5 V Input voltage -- Vss-0.3~ Vdd+0.3 V Output current Vdd=5V 10 mA Operating -- -20 ~ +70 °C temperature Storage -- -40 ~ +125 °C temperature Retrigerrable waveform (NOTE : VH=0.7Vdd, VL=0.3Vdd) Document Outline High Performance PIR Motion Detector IC Symbol A Retrigerrable waveform(NOTE : VH=0.7Vdd, VL=0.3Vdd) Non-retriggerable waveform(NOTE : VH=0.7Vdd, VL=0.3Vdd)
