Datasheet TP4065 (Top Power ASIC) - 3
| Fabricante | Top Power ASIC |
| Descripción | 3mA-600mA Linear Li-Ion Battery Charger |
| Páginas / Página | 14 / 3 — 500mA. 500mAh. VIN=5V |
| Formato / tamaño de archivo | PDF / 721 Kb |
| Idioma del documento | Chino |
500mA. 500mAh. VIN=5V
Línea de modelo para esta hoja de datos
Versión de texto del documento

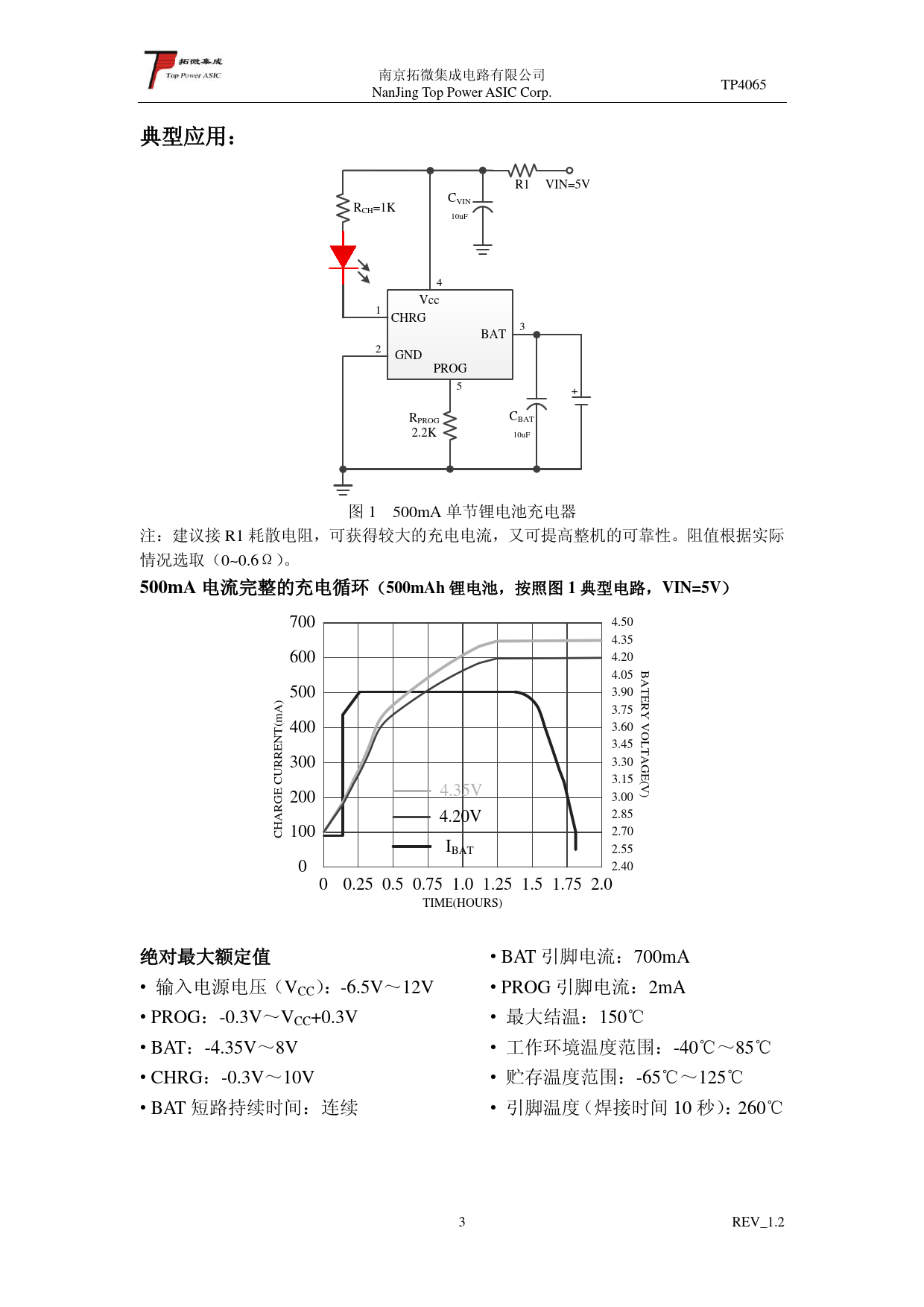

南京拓微集成电路有限公司 TP4065 NanJing Top Power ASIC Corp. 典型应用： R1 VIN=5V CVIN RCH=1K 10uF 4 Vcc 1 CHRG 3 BAT 2 GND PROG 5 + R C PROG BAT 2.2K 10uF 图 1 500mA 单节锂电池充电器 注：建议接 R1 耗散电阻，可获得较大的充电电流，又可提高整机的可靠性。阻值根据实际 情况选取（0~0.6Ω）。
500mA
电流完整的充电循环（
500mAh
锂电池，按照图
1
典型电路，
VIN=5V
）
700 4.50 4.35 600 4.20 B 4.05 AT 500 3.90 E ) R Y A 3.75 V (m 400 3.60 O T L N 3.45 T E A R 300 3.30 G R E U ( 3.15 V C E 4.35V ) G 200 3.00 R A 2.85 4.20V H 100 2.70 C IBAT 2.55 0 2.40 0 0.25 0.5 0.75 1.0 1.25 1.5 1.75 2.0 TIME(HOURS) 绝对最大额定值
• BAT 引脚电流：700mA • 输入电源电压（V ）： • CC -6.5V～12V PROG 引脚电流：2mA • PROG：-0.3V～V • CC+0.3V 最大结温：150℃ • BAT：-4.35V～8V • 工作环境温度范围：-40℃～85℃ • CHRG：-0.3V～10V • 贮存温度范围：-65℃～125℃ • BAT 短路持续时间：连续 • 引脚温度（焊接时间 10 秒）：260℃ 3 REV_1.2
500mA
电流完整的充电循环（
500mAh
锂电池，按照图
1
典型电路，
VIN=5V
）
700 4.50 4.35 600 4.20 B 4.05 AT 500 3.90 E ) R Y A 3.75 V (m 400 3.60 O T L N 3.45 T E A R 300 3.30 G R E U ( 3.15 V C E 4.35V ) G 200 3.00 R A 2.85 4.20V H 100 2.70 C IBAT 2.55 0 2.40 0 0.25 0.5 0.75 1.0 1.25 1.5 1.75 2.0 TIME(HOURS) 绝对最大额定值
• BAT 引脚电流：700mA • 输入电源电压（V ）： • CC -6.5V～12V PROG 引脚电流：2mA • PROG：-0.3V～V • CC+0.3V 最大结温：150℃ • BAT：-4.35V～8V • 工作环境温度范围：-40℃～85℃ • CHRG：-0.3V～10V • 贮存温度范围：-65℃～125℃ • BAT 短路持续时间：连续 • 引脚温度（焊接时间 10 秒）：260℃ 3 REV_1.2
