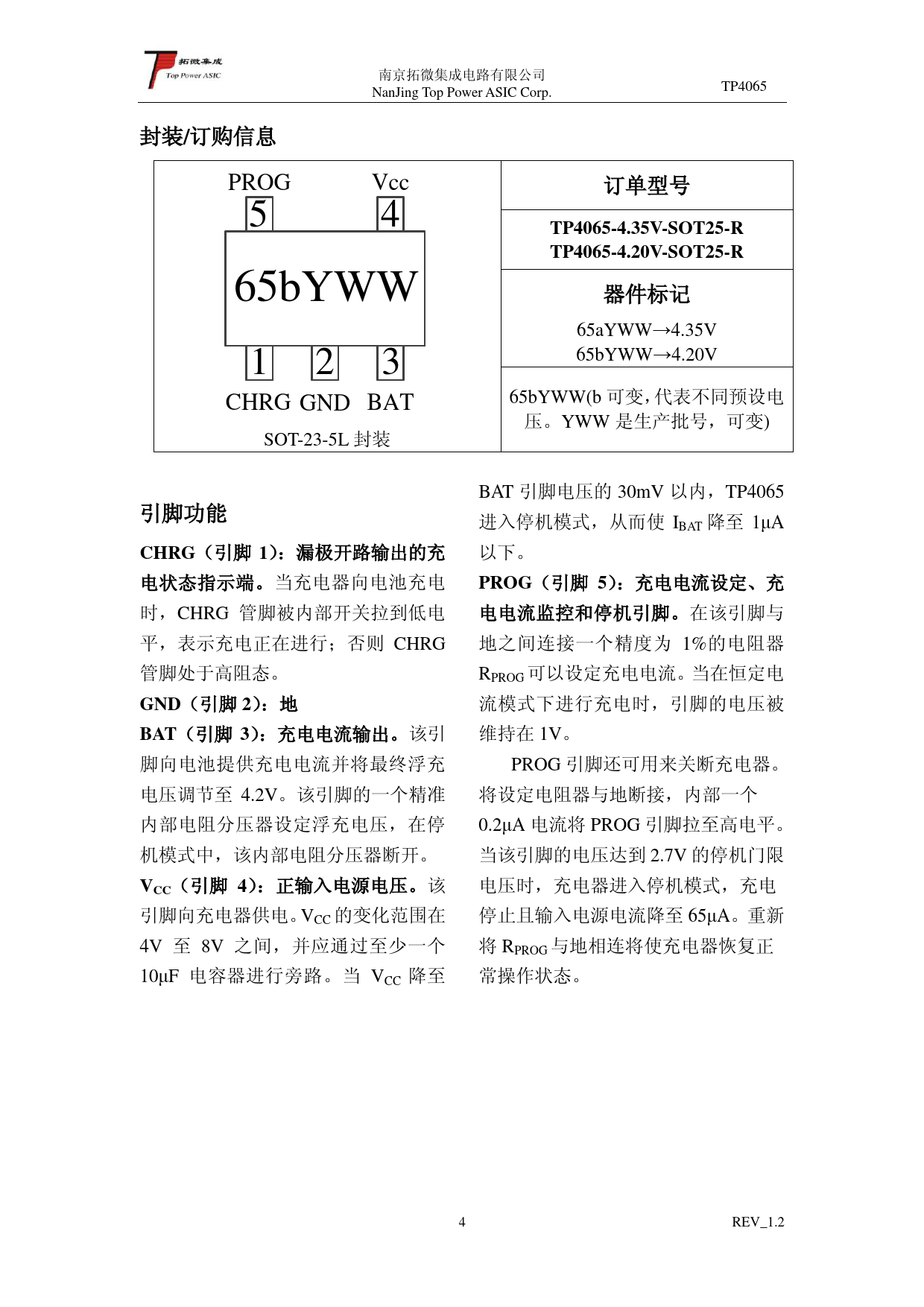

Datasheet TP4065 (Top Power ASIC) - 4

南京拓微集成电路有限公司 NanJing Top Power ASIC Corp. TP4065 封装
/
订购信息

PROG Vcc 订单型号

5 4
TP4065-4.35V-SOT25-R TP4065-4.20V-SOT25-R
65bYWW 器件标记

65aYWW→4.35V 1 2 3 65bYWW→4.20V CHRG GND BAT 65bYWW(b 可变，代表不同预设电 压。YWW 是生产批号，可变) SOT-23-5L 封装 BAT 引脚电压的 30mV 以内，TP4065 引脚功能

进入停机模式，从而使 I 降至 BAT 1μA
CHRG
（引脚
1
） ：漏极开路输出的充 以下。 电状态指示端。当充电器向电池充电
PROG
（引脚
5
） ：充电电流设定、充 时，CHRG 管脚被内部开关拉到低电 电电流监控和停机引脚。在该引脚与 平，表示充电正在进行；否则 CHRG 地之间连接一个精度为 1%的电阻器 管脚处于高阻态。 R 可以设定充电电流。当在恒定电 PROG
GND
（引脚
2
） ：地 流模式下进行充电时，引脚的电压被
BAT
（引脚
3
） ：充电电流输出。该引 维持在 1V。 脚向电池提供充电电流并将最终浮充 PROG 引脚还可用来关断充电器。 电压调节至 4.2V。该引脚的一个精准 将设定电阻器与地断接，内部一个 内部电阻分压器设定浮充电压，在停 0.2μA 电流将 PROG 引脚拉至高电平。 机模式中，该内部电阻分压器断开。 当该引脚的电压达到 2.7V 的停机门限
V
（引脚 电压时，充电器进入停机模式，充电
CC 4
） ：正输入电源电压。该 引脚向充电器供电。V 的变化范围在 停止且输入电源电流降至 CC 65μA。重新 4V 至 8V 之间，并应通过至少一个 将 R 与地相连将使充电器恢复正 PROG 10μF 电容器进行旁路。当 V 降至 常操作状态。 CC 4 REV_1.2
