Datasheet HLK-PMxx (Hi-Link) - 7

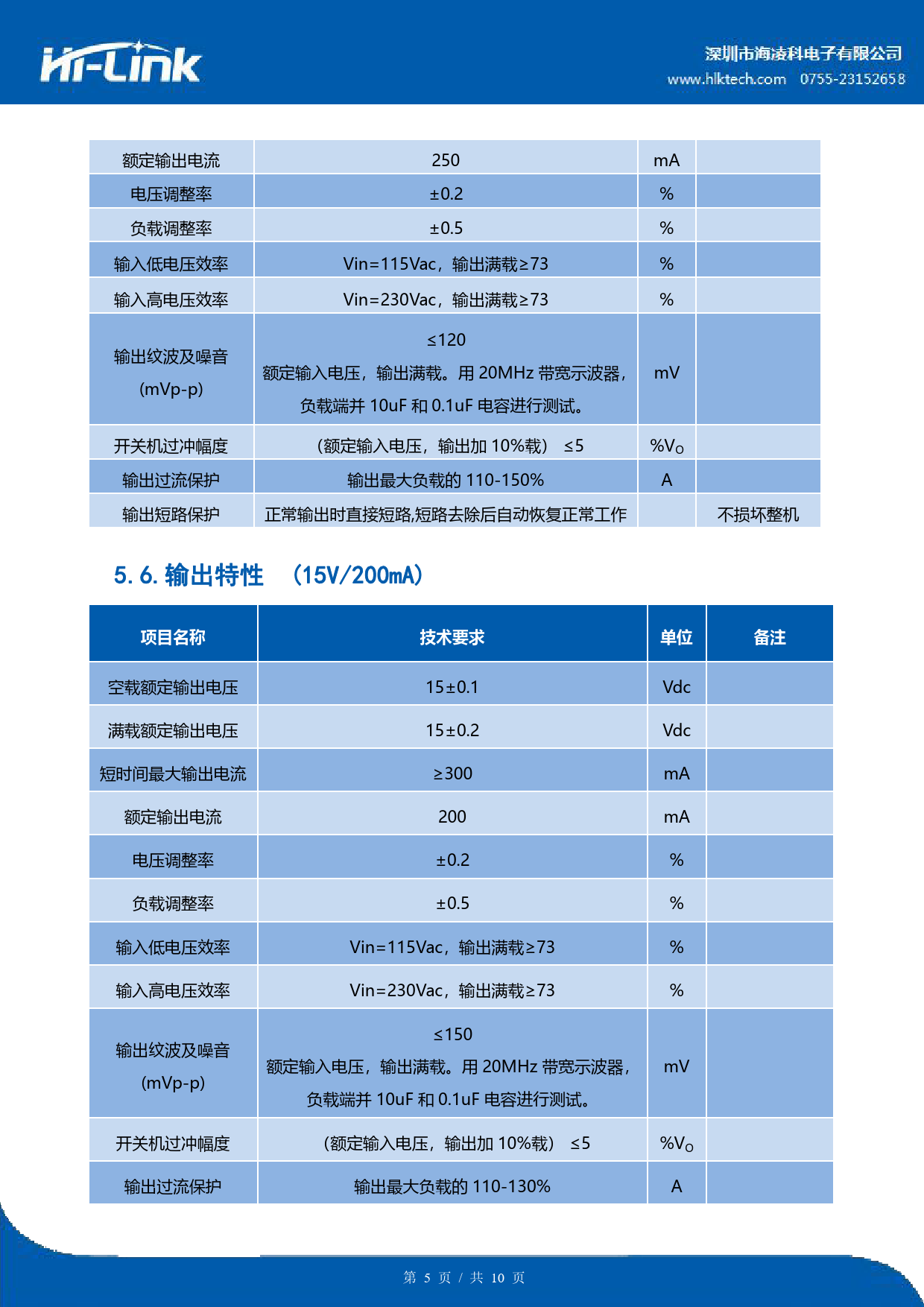

额定输出电流 250 mA 电压调整率 ±0.2 % 负载调整率 ±0.5 % 输入低电压效率 Vin=115Vac，输出满载≥73 % 输入高电压效率 Vin=230Vac，输出满载≥73 % ≤120 输出纹波及噪音 额定输入电压，输出满载。用 20MHz 带宽示波器， mV (mVp-p) 负载端并 10uF 和 0.1uF 电容进行测试。 开关机过冲幅度 （额定输入电压，输出加 10%载） ≤5 %VO 输出过流保护 输出最大负载的 110-150% A 输出短路保护 正常输出时直接短路,短路去除后自动恢复正常工作 不损坏整机 5.6.输出特性 (15V/200mA)
项目名称 技术要求 单位 备注
空载额定输出电压 15±0.1 Vdc 满载额定输出电压 15±0.2 Vdc 短时间最大输出电流 ≥300 mA 额定输出电流 200 mA 电压调整率 ±0.2 % 负载调整率 ±0.5 % 输入低电压效率 Vin=115Vac，输出满载≥73 % 输入高电压效率 Vin=230Vac，输出满载≥73 % ≤150 输出纹波及噪音 额定输入电压，输出满载。用 20MHz 带宽示波器， mV (mVp-p) 负载端并 10uF 和 0.1uF 电容进行测试。 开关机过冲幅度 （额定输入电压，输出加 10%载） ≤5 %VO 输出过流保护 输出最大负载的 110-130% A 第 5 页 / 共 10 页 Document Outline download_8d3f7ad2c0ee1429a8f5872592fc2a34_1768733095105297753 1.超小型系列模块电源 3.产品特征 4.环境条件 5.电气特性 5.1.输入特性 5.2.输出特性 (3.3V/1000mA) 5.3.输出特性 (5V/600mA) Vdc Vdc 5.4.输出特性 (9V/330mA) Vdc Vdc 5.5.输出特性 (12V/250mA) 5.6.输出特性 (15V/200mA) 5.7.输出特性 (24V/125mA) 6.输入电压与负载特性 8.典型应用电路 8.2输出部分 9.安规特性 9.1.认证 9.2.安全与电磁兼容: 10.标志、包装、运输、贮存 10.1.标志 10.1.1.产品标志 10.1.2包装标志 10.2.包装 10.3.运输 10.4.贮存 11外形尺寸及重量 new_last_page_8d3f7ad2c0ee1429a8f5872592fc2a34.pdf
