Datasheet RA2L2 (Renesas) - 9
Fabricante | Renesas |
Descripción | Ultra low power 48 MHz Arm® Cortex®-M23 core, up to 128-KB code flash memory, 16-KB SRAM, USB 2.0 Full-Speed module (USBFS), USB Type-C® interface (USBCC), 12-bit A/D Converter, Security and Safety features. |
Páginas / Página | 108 / 9 — Table 1.12. Function Comparison. A2L209xCFM. A2L207xCFM. A2L209xCFL. … |
Formato / tamaño de archivo | PDF / 2.0 Mb |
Idioma del documento | Inglés |
Table 1.12. Function Comparison. A2L209xCFM. A2L207xCFM. A2L209xCFL. A2L209xCNE. A2L207xCFL. A2L207xCNE. A2L209xCFJ. A2L209xCNH. A2L207xCFJ

Línea de modelo para esta hoja de datos
Versión de texto del documento

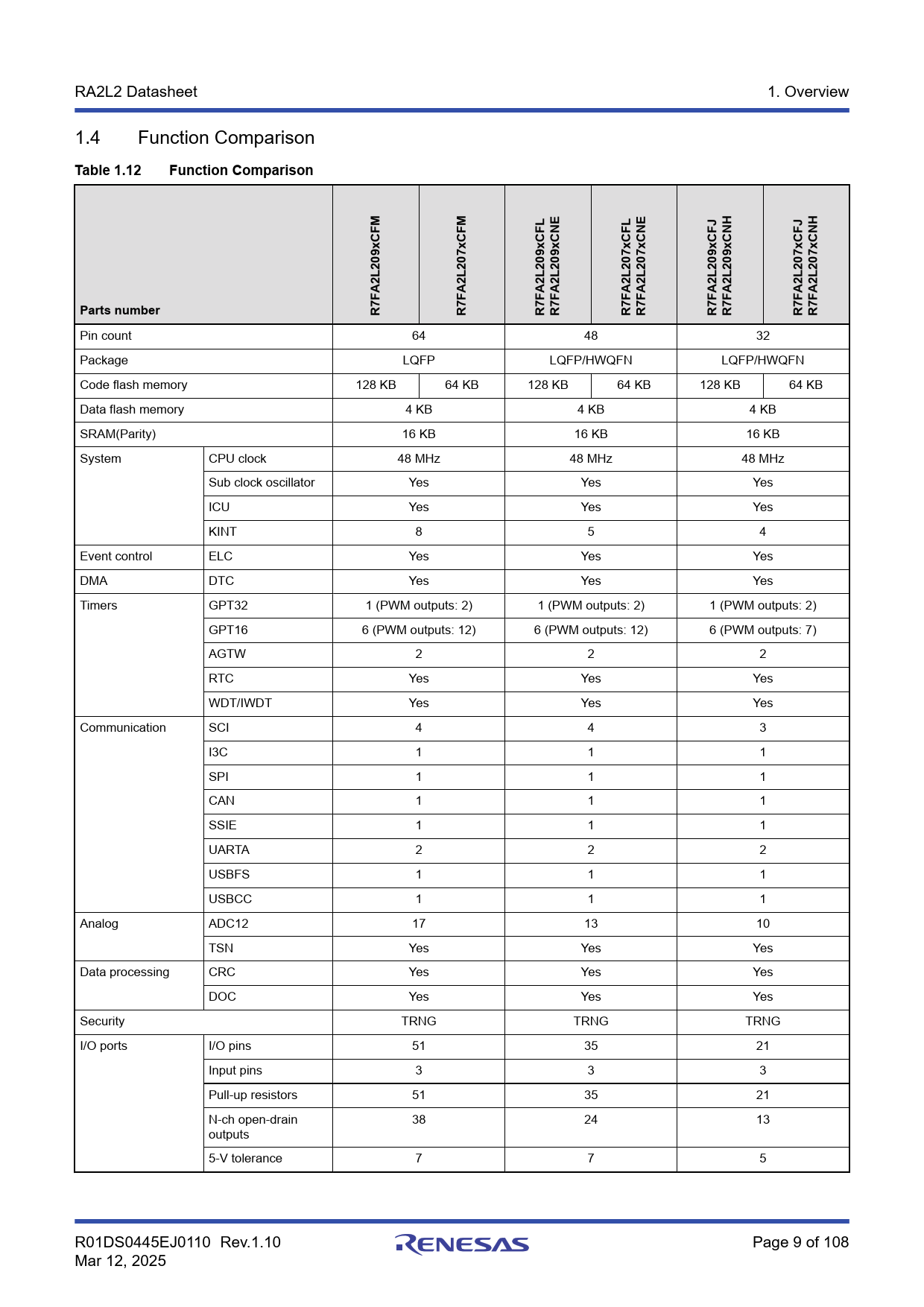

RA2L2 Datasheet 1. Overview 1.4 Function Comparison
Table 1.12 Function Comparison A2L209xCFM A2L207xCFM A2L209xCFL A2L209xCNE A2L207xCFL A2L207xCNE A2L209xCFJ A2L209xCNH A2L207xCFJ A2L207xCNH Parts number R7F R7F R7F R7F R7F R7F R7F R7F R7F R7F
