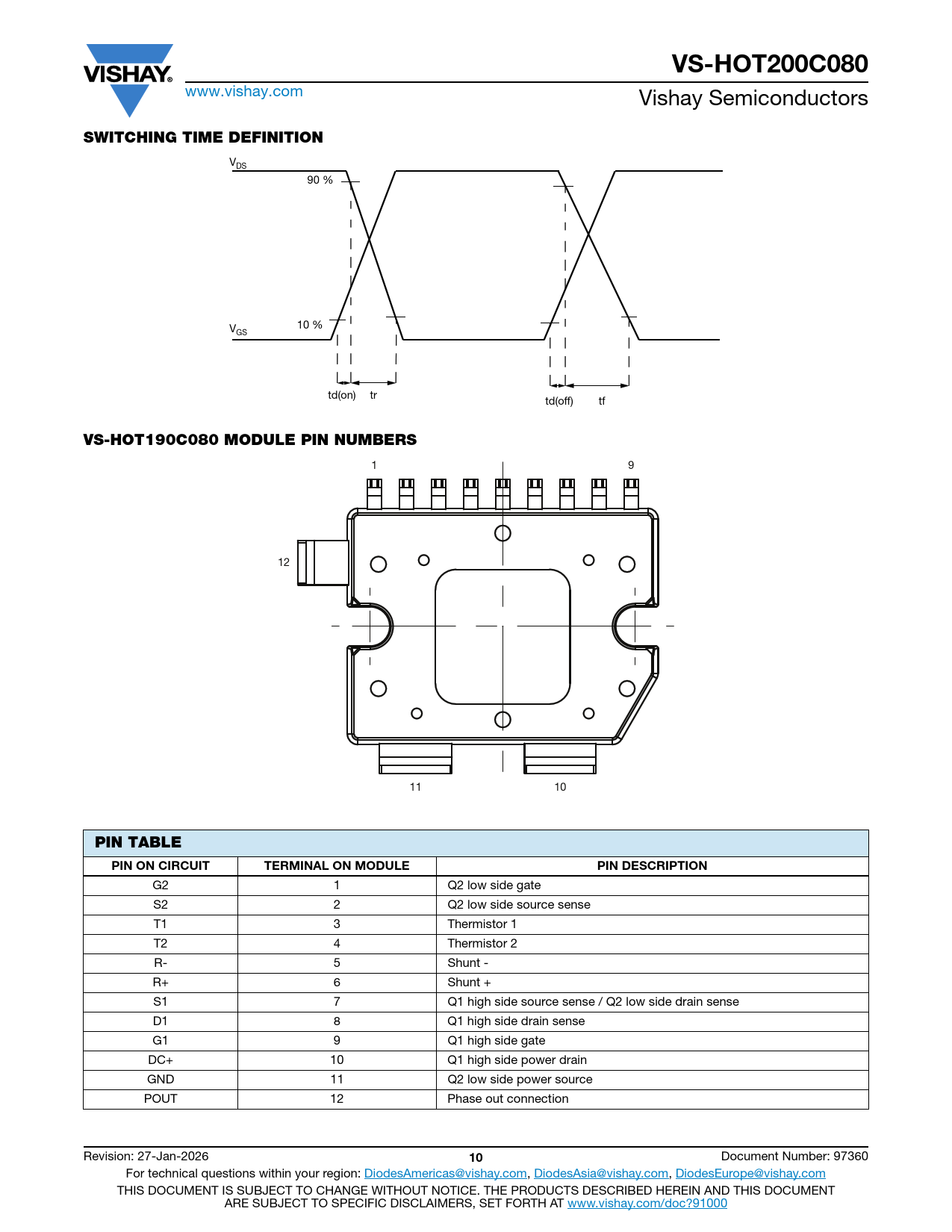

VS-HOT200C080 www.vishay.com Vishay Semiconductors SWITCHING TIME DEFINITION VDS 90 % 10 % VGS td(on) tr td(off) tf VS-HOT190C080 MODULE PIN NUMBERS 1 9 12 11 10 PIN TABLEPIN ON CIRCUITTERMINAL ON MODULEPIN DESCRIPTION G2 1 Q2 low side gate S2 2 Q2 low side source sense T1 3 Thermistor 1 T2 4 Thermistor 2 R- 5 Shunt - R+ 6 Shunt + S1 7 Q1 high side source sense / Q2 low side drain sense D1 8 Q1 high side drain sense G1 9 Q1 high side gate DC+ 10 Q1 high side power drain GND 11 Q2 low side power source POUT 12 Phase out connection Revision: 27-Jan-2026 10 Document Number: 97360 For technical questions within your region: DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000
